一. 項目背景

1、工業鋁電解介紹

       電解鋁就是通過電解得到的鋁。現代電解鋁工業生產采用 氧化鋁融鹽電解法。熔融冰晶石是溶劑，氧化鋁作為溶質，以碳素體作為陽極，鋁液作為陰極，通入強大的電流后，在950℃-970℃下，在電解槽內的兩極上進行電化學反應，即電解！

       在鋁電解生產過程中，電解溫度以及陽極電壓變化是電解槽平穩運行的一個重要工藝技術條件，直接影響鋁的品質以及能耗的變化，所以這2項參數是比較重要的。

2、項目需求：

總體項目預計2萬個監測點，包括溫度監控以及mV電壓信號的監控（根據電壓變化判斷陽極的好壞及時更換?。?/span>

第一期項目預計在6000個監控點

剩下14000點是后期增加

每個電解槽大約200~300個測量點

二. 解決方案

系統功能性分析：

用戶擔心數據量大，造成系統通訊堵塞，影響工業生產監測。

→研發人員計算,單一模塊短距離測試0.1s操作一個DAM-3038模塊。根據經驗：現場線材、傳輸距離較長，網口和串口上的傳輸延遲，保守時間為0.3~0.5S一個模塊。每個串口服務器都是獨立工作，只用計算該串口服務器的通訊時間即可。

→每個電解槽可用一個串口把所有信號采集（32模塊*8通道＝256點）

→一個串口服務器可接：8個串口*32個模塊＝256個模塊（2048點），每個模塊操作時間0.5S，就是128S即2分鐘多點。

→上位機和串口服務器通過網口通訊，通過TCP/IP協議通訊。串口服務器主動向采集模塊要數據（解決485被動上傳的限制，影響傳輸速度），要回的數據暫時存儲在串口服務器中。上位機發送一條指令，串口服務器打包上傳256個模塊的采集數據。數據通訊包可根據客戶要求定義。

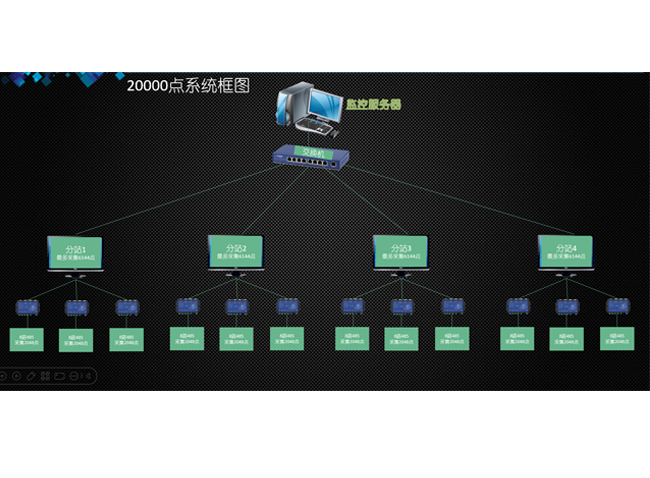

→3個串服務器為一套系統，最多采集6144點。2萬點，建議用4套系統！

每個485接口受485芯片影響，最多帶32個節點。建議用戶節點控制在20~30個左右。
